Quick Release Hook(QRH)
항만 설비 전문 기업, (주)씨테크코퍼레이션
QRH(Quick Release Hook)
Hook에 로프가 걸리는 형상, 더 빠르고 간편하게 선박을 고정시킬 수 없을까? 라는 그런 고민부터 시작하여 기술 개발을 이루어냈습니다.
현재 많은 부두에서 사용하고 있으며 활용도가 매우 높습니다.
또한 그 간 많은 설계 및 A/S 담당한 이력이 많아 체계적인 관리 및 하자보증을 해드립니다.
QRH(Quick Release Hook)는 빠르게 줄을 감아 올릴 수 있으며 많은 힘을 필요로 하지않아 경제적이라 할 수 있습니다.

QRH의 목적
선박에서 Winch를 풀어 로프를 부두쪽으로 끌고와 로프의 마지막 부분의 링을 Hook 걸어줍니다(보통 Tug Boat가 끌어줌)
로프는 철심으로 되어있고 단말 부위는 섬유질로 구성되어 있으며, 둥근 고리모양으로 구성되어있습니다.
Over Load가 걸릴 경우 섬유질 부분은 끊어지게 됩니다.

선박 접안 시 선박의 Winch에 감겨있는 로프를 길게 푼 후 부두에 있는 계류장치에 묶은 다음 윈치를 가아 선박을 움직이지 않도록 고정하는 작업을 합니다.
선박에 따라 10~20개의 로프를 사용하며, 각각의 로프에 한 곳에만 힘이 쏠리지 않도록 계루하는데 부두측에 로프를 묶도록 되어 있는 장치! 하중이 집중적으로 많이 걸리는 로프를 순간적으로 풀어줄 수 있는 기능을 가지고 있는 Hook으로써 Quick Releas Hook이라 합니다.

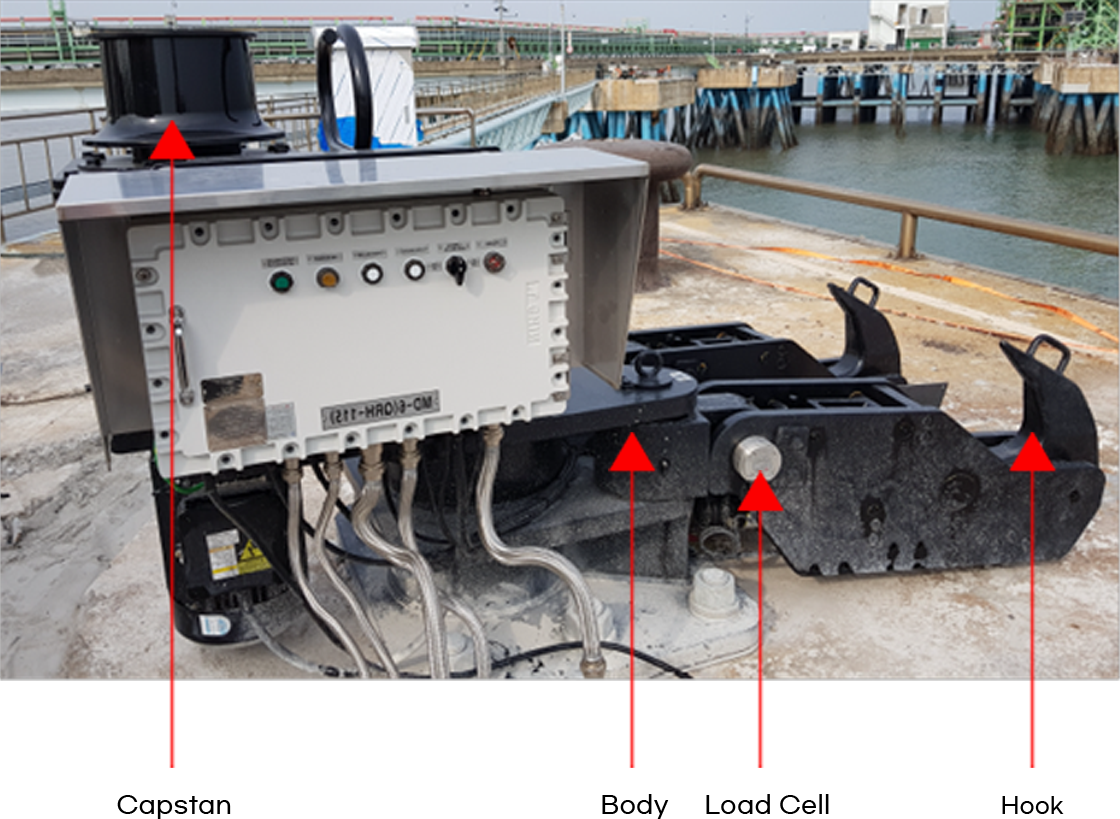

QRH의 구성

1. Capstan : 로프의 두께보다 얇은 로프로 묶어서 무거운 선박을 끌어 당깁니다.
2. Body : 콘트리트에 Anchor Bolt를 미리 심어서 몸체에 고정시킵니다.
3. Load Cell : 로프의 하중을 측정하여 심을 고르게 분산시킵니다.
4. Hook : 로프를 걸어주는 곳입니다.

QRH
1. Capacity : 45T, 60T, 75T, 100T, 125T, 150T
2. Type : Single, Double, Triple, Quadruple

RRS(Remote Release System)
1. Capacity : 45T, 60T, 75T, 100T, 125T, 150T
2. Type : Single, Double, Triple, Quadruple

MLM(Mooring Load Monitoring System)


Electric Captan
1. 구성 : Capstan, Local Starter Panel, Foot Switch
2. Pulling Capacity : 1T ,1.5T, 2.0T, 3.0T
3. Motor Capacity : 3.75KW, 5.5KW, 7.5KW, 11KW
4. Brake Type : Electric Dist Brake Type, Mechanical Brake Type, Non Brake Type
